Eachine 1000TVL — это бюджетная камера для FPV полетов, она не дорогая, снимает достаточно четко, позволяет летать как днем, так и ночью, ее можно устанавливать в качестве курсовой камеры на квадрокоптеры от 110 размера.
Достоинством этой курсовой камеры являются следующие параметры: небольшие размеры, крепкий корпус, возможность работы в PAL и NTSC режимах (переключатель), питание 5-20 Вольт, ну и конечно же — низкая цена!
Габариты камеры не велики, ее можно устанавливать на дрон даже небольшого размера.
На видео выше я устанавливаю Eachine 1000TVL на квадрокоптер Racer 130, как видите — она вполне нормально вставляется в раму этого небольшого дрона.

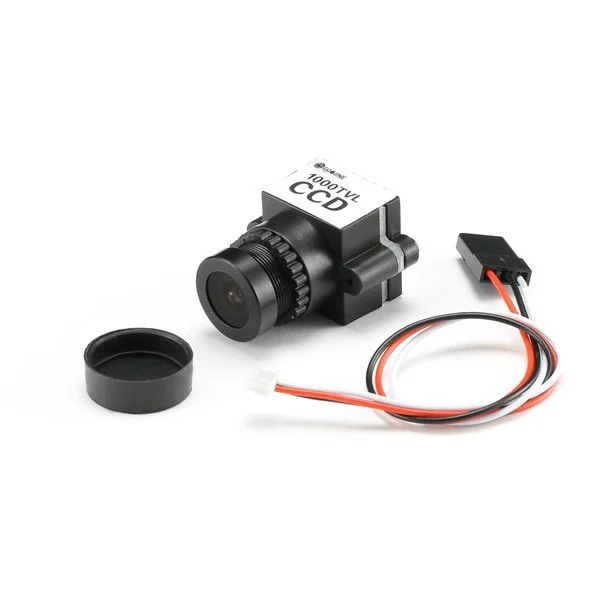

Поставляется FPV камера в минимальной комплектации, на фото выше все, что лежало в посылке — камера, крышка объектива и провод.
Характеристики Eachine 1000TVL CCD
- Потребляемая мощность: 55mA @ 5v
- Питание 5-20 Вольт
- Минимальная освещенность (люкс): 0.08lux / f1.2
- Размер матрицы: 1/3 «
- Формат: NTSC / PAL (переключатель)
- Разрешение:
- PAL: 976х582
- NTSC: 976х494
- Объектив: 2.8мм с IR покрытием
- FOV: 110°
- Рабочая температура: от 0 до 40°C
- Размер камеры: 28 * 24.5 * 17.5 мм
- Размер: 17мм * 14мм
- Вес нетто: 10.4 г (без кабеля)
Широкий диапазон питания камеры, позволяет подключать ее напрямую к аккумулятору квадрокоптера c аккумуляторами от 2S до 4S. Это позволяет на небольших дронах не устанавливать отдельный BEC, так, к примеру на Racer 130 нет отдельного BEC, а имеющийся на плате полетного контроллера весьма хилый и не тянет, если к нему подключить: FPV камеру, видеопередатчик и бортовую писалку :-).
Полеты с FPV камерой Eachine 1000TVL
На видео выше — пример ночного полета с этой камерой, обратите внимание на сравнение видео снятого на цифрозеркалку и приходящего с камеры FPV изображения! Цифрозеркалка видит только ночь, а FPV камера позволяет вполне себе летать!
Итоги:
- Камера отлично подойдет для новичков или дрон который используется в повседневных полетах.
- Отсутствие настроек, таких как коррекция яркости и контрастности, вывода OSD и имени пилота, расширенного динамического диапазона и тд — делает ее малопривлекательной для тех, кто привык к тому, что может с пульта настроить не только полетник, но и менять настройки камеры.
- Но, она делает главное — передает видеоизображение достаточно хорошо как днем, так и ночью!
- Так же стоит отметить и весьма крепкий корпус! Данная FPV камера не раз падала вместе с дроном, причем многие краши происходили на асфальте, но она отлично выдержала испытания без всяких повреждений.
Плюсы:
- Не высокая цена, широкий диапазон питания, установка на дроны от 110 размера, крепкий корпус, возможность ночного полета.
Минусы:
- Нет дополнительных настроек и WDR.
