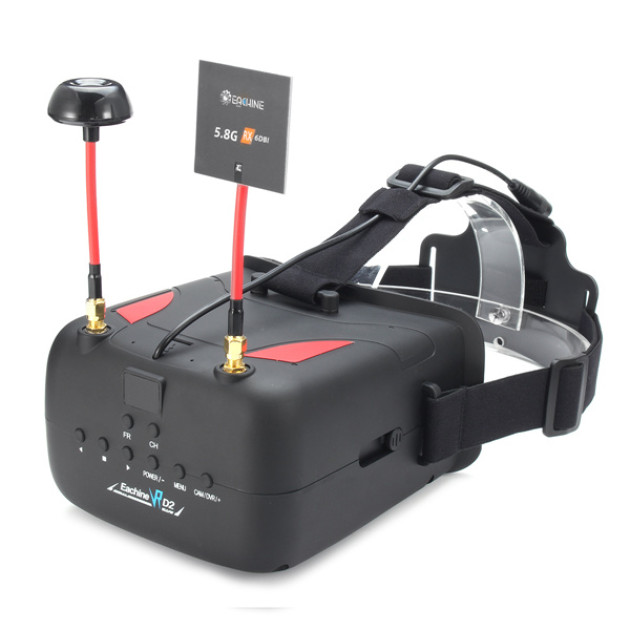

Eachine VR D2 — это видеошлем для FPV полетов с диверсити и записью видео на microSD карту.
Внимание! Эта статья про устаревший видеошлем, сейчас выпускается только обновленная версия Eachine VR D2 Pro!
Диверсити установленный на видеошлеме — это выбор лучшего источника сигнала с двух антенн. То есть — вблизи будет работать «клевер», а на дальние расстояния «патч».
По бокам видеошлема можно видеть двигунки которые перемещают линзу, это позволяет настроить видеошлем под свои предпочтения.
Посмотрите видео распаковки FPV видеошлема Eachine VR D2

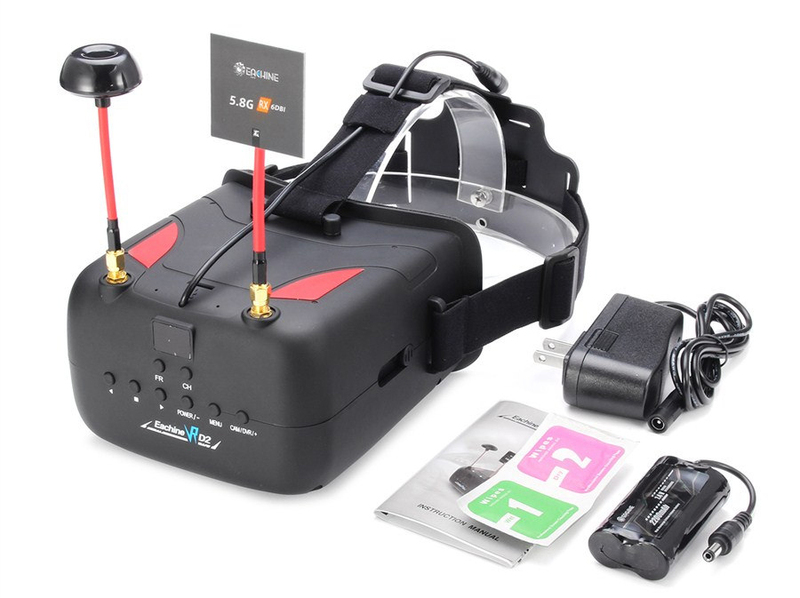

В комплекте идет 2S аккумулятор, на нем располагается плата контроля заряда, поэтому можно заряжать от любого источника напряжения на 8.4 Вольта.
В поле можно питать от 2S LiPo, только необходим переходник на разъем или сменить разъемы на аккумуляторе и FPV шлеме.
Разбирается Eachine VR D2 очень просто — 4 винта выкручиваются крестовой отверткой, состоит из линзы Френеля, видеоэкрана, DVR рекордера, платы управления и приемника с диверсити.
Так же есть контроллер заряда аккумулятора, он истошно пищит при разряде. Звук действительно весьма мерзкий и действует по нарастающей громкости.
Антенны 2 штуки, первые версии были снабжены металлизированной наклейкой, которая ухудшала прием.
Но ее очень легко содрать, что и надо проделать в первую очередь!
Отверстие с резьбой в нижней части позволяет использование штатива, это удобно когда ведете видеосъемку с неба. Можно приглядывать за квадрокоптером и поглядывать на то, что снимает камера.
Из за расположения экрана в глубине корпуса, он не засвечивается даже сильным солнцем.
Расстояние до линзы позволяет не снимать обычные оптические очки, некторые вклеивают их прямо в видеошлем.
Управление осуществляется кнопками на передней части, там же расположен и экран с номером канала.
Верхние две кнопки — переключение сетки и каналов видеоприемника. Три левые клавиши второго ряда — управление видеозаписью. Power — включает и отключает экран видеошлема, при этом видеоприемник и видеорекордер остаются в рабочем состоянии. Menu — экранное меню видеоэкрана и только его!
Cam/DRV+ — переключение между видеоэкраном и записью видео.
К управлению легко привыкаешь и работаешь на ощупь, а вот номер канала не видно, так как обычно смотришь при этом на видео внутри — есть оно или нет.
В первых версиях DVR имел «синий экран», затем стали поставлять с нормальным, а то получалось — смотришь в полете нормально, временами помехи,а на записи вместо подергивающегося изображения просто пустота.
В последние полгода рассылаются только с апгрейженной версией, где такой проблемы нет.
Не забудьте сделать Firmware upgrade для Eachine VR D2!
Обновление прошивки видеошлема Eachine VR D2
В первых версиях видеошлема была проблема с видеорекордером, в дальнейшем она была решена Eachine VR D2 Pro проблем с записью не имеют.
Фактически, прошивка загружается во встроенный DVR и обновления могут оказывать влияние только на его работу (другими словами — на работу шлема Eachine VR D2 только в режиме DVR). Для прошивки необходимо записать файл CRESFW.BIN в корневой каталог MicroSD, вставить ее в видеошлем и включить питание.
Процесс перепрошивки можно наблюдать по индикатору на плате DVR (если разобрать шлем):
- медленное мигание
- быстрое мигание
- медленное мигание
- индикатор выключен — значит процесс прошивки завершён.
В целом, для прошивки достаточно 1 минуты после включения питания.
Будьте осторожны: до завершения процесса прошивки начался ни в коем случае не выключайте/обесточивайте шлем, иначе DVR станет «кирпичом». Также рекомендуется по завершению прошивки подождать несколько секунд, и только потом перезагружать шлем.
При успешном окончании процесса файл с прошивкой удаляется, чтобы не уйти в бесконечный цикл при последующих включениях.
- Скачать файл прошивки видеошлема Eachine VR D2 можно тут.
Апгрейженная версия позволяет писать в HD режиме.
Впрочем, можно выбрать и белее экономичный вариант видеозаписи.
Меню настройки не особенно большое, но позволяет подстроить под свои параметры.
Есть и воспроизведение видео — это актуально если ваш квадрокоптер улетел или упал и теперь вы его ищите.
При этом можно ускоренно перематывать в любую сторону.
Летать в этом FPV шлеме удобно, он достаточно компактный для переноски (если снять антенны), а аккумулятора хватает минут на 40 полета.
Технические характеристики Eachine VR D2
- Размер экрана: 5 дюймов
- Разрешение экрана: 800×480
- Каналы: встроенный приемник с диверсити 5.8GHz 40CH
- Батарея: 2S 7.4-8.4V LiPo
- Время работы батареи: 3 часа
- Рабочий ток: 600—750 мА
- Чувствительность приемника: -95dBm
- Разъем антенны: RP-SMA
- DVR (максимальная емкость карты): TF карта 64 Гб
- Вес: 294.7 грамм (без антенн)
- Вес антенн: 29 грамм (патч: 13 грамм, клевер: 16 грамм)
- Размеры (мм): 150 X152 X96 (без антенн)
Где купить видеошлем Eachine VR D2
В данный момент выпускается обновленная версия видеошлема Eachine VR D2 Pro.
