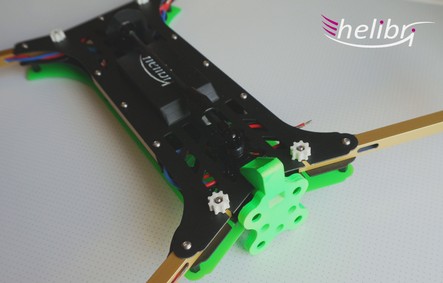

Итак к вам каким то неведомым образом, случайно попала моя рама в собранном или разобранном виде.
Если вдруг вам как и мне не очень нравится цвет текстолита то ее можно покрасить. Проверенные краски которые отлично ложатся на текстолит это краски KUDO с надписью ЭМАЛЬ. Есть множество разных цветов и что самое главное стоят очень не дорого, быстро сохнут и потом не облазят.
Как красить:
- Предать поверхности матовость, выше на фото есть полировальная губка. Я использую губки разной зернистости, но для этой цели нам нужна только одна. Как делать с меньшим вредом для здоровья? Легко!!! Идем в ванну, смачиваем губку, наносим мыло на губку (использую жидкое) и вперед. Чем серьезнее отнесетесь к процессу тем лучше ляжет краска.
- Покраска, собственно технология написана на баллончике. Слой 15 минут сушки 2й слой (двух слоев обычно хватает) ну и потом либо на 30 минут при температуре 90 градусов либо 24 часа ждать (температуру подбирал опытным путем). Если решили сушить в духовке (самое офигенное если есть аэрогриль). С аэрогрилем и духовкой есть риск получить люлей от доминирующей в доме особы женского пола, мама, бабушка, сестра или кто там еще им владеет). После сушки в печке необходимо еще 1-2 часа выждать, дать детали остыть и краске высохнуть, пока деталь горячая краска мягкая.
Собственно все.
Далее сборка:
Установка моторов. Если моторы с длинными проводами это супер, если нет наращиваем провода до 25 см примерно (это с запасом). Провод берем AWG 18-20. Далее крепим моторы на лучах винтами М3-15 мм (лучше всю раму собирать на алюминиевом крепеже). Лучше брать винты М3-20мм (больше не меньше если длиннее чем надо можно откусить лишнее),берите с метрической резьбой а не с дюймовой.
Гаечки с фиксацией тоже алюминиевые
Так эт я немного отвлекся вернемся к установке моторов)))). Следите чтобы винты не входили глубоко в мотор иначе могут задеть обмотки статора и будет Коза)))) Поэтому если что подкладывайте шайбочки. Потом протягиваем провода от моторов через сделанные прорези в лучах.
Замечание: Если вы как и я использовали комплект моторы и регули DJI E300. То придется еще последить за правильностью установки моторов по направлению вращения иначе когда будите ставить регули будет из вашего рта полетит ….»@$^%&*((^%%^?…. и другие бранные слова. Придется разбирать все что собирали и переставлять, так что ВНИМАТЕЛЬНЕЕ.
Итак собрали лучи теперь приступаем к установке. Задние покороче, передние длиннее. не перепутайте. Берем 4 винта 15 мм и 4 винта 20мм и нижнюю центральную пластину 20мм винты вставляем в отверстия вокруг которых будут крутиться лучи, а 15мм в отверстия которыми лучи будут фиксироваться в раме в разложенном состоянии. На время прикручиваем лучи к пластине. Начинаем фиксировать провода стяжками как на фото.
Далее приклеиваем Назу я использовал 1 слой вспененного скотча, но если есть наклейки из комплекта назы можно и ими. На пластине сделаны разметки Стрелочка указывает в сторону переда квадрика ну и в центре сделана разметка там геометрический центр рамы собственно туда и клеим.
Установка регуляторов. Я использовал регули из комплекта с моторами Е300 с той лишь разницей что я спаял с них все лишнее: булеты, центральный провод (красный), ну и снял все радиаторы после чего реги потеряли половину своего веса 12 грамм против 25. И усадил все это дело в лавсановую термоусадку (она легче). Но это все надо делать если вы уверены в своих действиях если нет оставьте так. Вообще рама спроектирована для использования с регулями 4 в 1 но поскольку они греются как утюги, весят много и требуют прошивки (все это с ним я проделал на прошлой версии рамы). Я решил обойтись этими регами, хотя сейчас есть и получше. http://www.hobbyking.com/hobbyking/s…HobbyWing.html они меньше, легче и мощнее. (Их аналоги идут в комплекте с T-MOTOR новой серии). Я все делал на пайке поэтому как я писал раньше провода от движков надо было тянуть с запасом. Припаиваем моторы к регулям, попутно проверяя правильность вращения двигателя. Если нужно сменить направления просто меняем два любых провода местами. Алгоритм такой Запаяли — > включили рег — > Если правильно оставляем и усаживаем в термоусадку, если нет меняем провода местами и усаживаем в термоусадку. Почему пайка а не булеты (разъемы)? Разъемы со временем начинают искрить, а это в свою очередь приводит к крашу. поэтому исключительно пайка.
После того как все реги настроены собираем все в кучу (пример на фото) я уложил реги в 2а слоя (два спереди и два сзади). И припаиваем их на плату разводки питания. В случае с регом 4 в 1 нам эта плата не нужна все паяется на рег очень удобно и быстро, а в случае если его прошить прошивкой BLHELI то провода от моторов можно паять как угодно. Направление вращение можно задать в прошивке при программировании. После пайки регулей надо подключить из в назу. Для дальнейшего облегчения чтобы не запутаться я на разъемах регулей выжег номер мотора к которому они идут.
Втыкаем регули в назу, если регули не назовские обратите внимание сигнальный провод снизу, а земля (GND)
сверху.
Далее паяем и закрепляем основной провод питания от батарейки. Провод долден быть достаточно толстый поскольку по нему идет ток от 20-до 60 ампер, в зависимости от двигателей. Я взял AWG 24.
Припаиваем кабель питания на плату разводки питания.
Поскольку у PMU были толщенные провода я решил их перепаять на более тонкие AWG 18.
Далее устанавливаем IOSD и PMU V2, а также протягиваем провода от PMU до центральной платы и припаиваем.
Все основная часть сборки закончена, далее прежде чем скручивать обе половинки вместе не забудьте воткнуть провод питания из PMU в назу и предварительно вокнуть GPS в PMU (потом вы этого уже сделать не сможете). Так же в нижний отсек выведите провода подключения приемника (1 если будите подключать по SBUS и 7 если по обычному). А кабель данных от PMU который идет к назе пропустите через верхнюю пластину и скручивайте две пластины, после чего вставляем боковые проставки. По краям для виксации используем винты М3-20 мм, а в центре М3-15мм. (далее на все винты М3-20мм надо накрутить капроновые стоечки 10мм высотой).
Выбираем места для приемника и передатчика видео
.
Далее я протянул видео тракт к передатчику попутно провел его через маленькое фиритовое колечко (я верю что это спасет меня от некоторых помех).
Также на оставшееся место платы разводки питания я припаял себе разветвитель, куда, в последствии, можно подключать всякую мелоч типа подсветки или беков для дополнительной электроники. У меня в него подключен бек на 2А для платы подвеса STorM32 BGC.
Далее прикручиваем нижнюю пластину к стойкам 10 мм которые мы накрутили на винты 20 мм (всего стоек 8шт).
Подвес крепится на 2х алюминивых уголках в месте крепления подвеса не забудьте вставить стоечку 10мм это увеличит жесткость.
Порекомендую моторы: я использовал 2208 — 80KV обязательно с 4мя отверстиями.
Квадрик получилсся ровно 1кг без батареи.
Сетап:
Движки Е300 2212-920КВ.
Реги Е300-15А 2-4S OPTO.
Видео FatSHARK600 mW + Клевера.
Плата подвеса Storm32.
Камера gopro hero 3+ она же является и курсовой.
Винты комплектные Е300 9443.
Мозги NAZA lite (прошитая V2) + iOSD + PMU V2
Батарея Multistar 5200mAh 3S2P 11.1V
