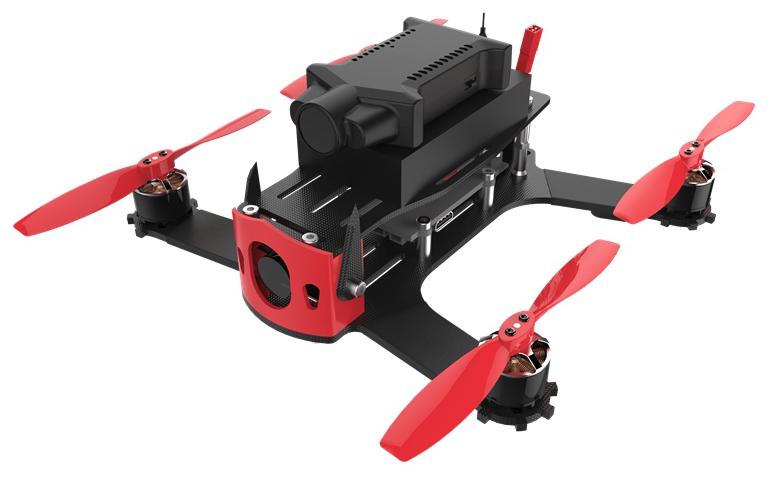

Eachine Racer 130 — это квадрокоптер для FPV полетов с камерой.
При этом камера идет в комплекте, а квадрокоптер в полетной конфигурации весит 150 грамм, то есть не требует регистрации по новому Воздушному кодексу.
На этом небольшом квадрокоптере можно по закону летать в парках, городах и прочих местах, главное не создавать полетом опасность гражданам и их имуществу. Даже если вами заинтересуется полиция, максимум, что они могут сделать по закону, это попросить вас прекратить полеты.
Да! Размер квадрокоптера действительно небольшой! Всего 13 сантиметров по диагонали между центрами моторов. Отсюда и 130 в его названии.
Посылку мне доставили транспортной компанией всего за 10 дней.
Посмотрите видео распаковки квадрокоптера Eachine Racer 130.
Коробка с большим количеством вспененного полиэтилена, это позволяет не бояться того, что этот FPV дрон повредят при доставке.
Если уменьшить высоту коробки и защитного материала, то получится отличный бокс для переноски квадрика в место полетов.
Я брал ARF вариант комплектации Eachine Racer 130. Поэтому для полетов мне потребовалось установить приемник FrSky X4R.
Для подключения я разобрал раму квадрокоптера, фактически пришлось открутить 4 винта на верхней планке.
Рама квадрокоптера Eachine Racer 130 карбоновая, прочная на изгиб. Сломать ее в обычном падении проблематично.
Полетный контроллер оборудован пищалкой сигнализирующей о разряде аккумулятора. На Eachine Racer 250 пришлось подключать такой сигнализатор самостоятельно, а тут уже идет в комплекте.
На верхней части рамы располагается видеопередатчик 5.8 ГГц, 200 мВт.
Полетный контроллер Naze32 с распределением питания.
Для того, что бы установить приемник в квадрокоптер Eachine Racer 130 мне пришлось скусить ножки выводов и подпаять провода напрямую. В продаже есть недорогие приемники, но, под рукой их не было.
По первости у меня не получалось подключить SBUS, даже не знаю в чем проблема, по отзывам — только у меня это случилось. Дело в том, что на полетном контроллере Eachine Racer 130 почему то отсутствовало питание на SBUS.
Я временно подключил к 5 вольтам выходящим на питание камеры записи видео и подсветки зада квадрокоптера. Подсветка, кстати, переключается на 7 цветов, а может быть и отключена.
По хорошему, надо взять питание со второго разъема, где подключается приемник по каналам, но теперь уже до весны, так как занялся доработкой и превратил квадрик в мумию.
Но, прежде чем заматывать, занялся настройкой полетного контроллера.
Как настроить полетный контроллер Naze32 на квадрокоптере Eachine Racer 130
Про укутывание, я сделал отдельную статью Как подготовить квадрокоптер к зимним полетам.
В результате получился вот такой вот мумиенок 🙂
Не смотря на установку приемника и обматывание пленкой, вес остался в пределах 150 грамм.
Закон и Eachine Racer 130
По закону, до 250 грамм авиамодели и квадрокоптеры не подлежат учету и не относятся к БПЛА, а значит и не требуют заявок на полеты. Фактически Eachine Racer 130 по Российскому законодательству относится к летающим игрушкам и его можно запускать где угодно, если вы этими запусками не мешаете другим гражданам.
Таким образом, купив Eachine Racer 130 и установив на него RunCam 2 (+49 грамм, — вес штатной камеры, все равно не превышает 200 грамм) вы получаете квадрокоптер с камерой и FPV для полетов в городе и записи видео без проблем с учетом, запросом разрешений на полеты и прочего.
Просто достаете квадрокоптер, взлетаете и снимаете FulHD с 60 кадрами в секунду!
Впрочем, в аэропортах, возле Кремля или рядом в военными частями запускать не рекомендуется. Там можно огрести проблем запуская даже фотоаппарат на кучке воздушных шариков с гелием. 🙂
Полеты на Eachine Racer 130
Первые полеты были тестовыми, просто опробовал как ведет себя в разных режимах, потом попробовал летать по FPV.
Скажу честно, у меня опыта полетов в ограниченном пространстве нет от слова вообще! 🙂 Оценивать расстояние не умею, на даче гонял на квадрике выше 10 метров и только в режиме Agle.
Штатная камера мне не понравилась, я сделал про нее отдельную статью: Обзор камеры Eachine Feelcam 110.
Так что начал экспериментировать.
RunCam 2 на Eachine Racer 130
Первым делом поставил RunCam 2, видео получилось отличного качества, да и погода подфартила.
Не обращайте внимания на экстренные посадки, это надо было подстроить видеошлем — переключал с режима записи видео на прямой поток.
Летает вполне себе, кувыркаться не пробовал, но если надо заснять что то красивое — то вполне подходит такая модификация.
Вес RunCam 2 всего 49 грамм, так что за предел в 250 грамм с ним не выходим и можем летать над городом в поисках отличных кадров.
Eachine Racer и камера Y3000
Вторым вариантом опробовал полет с Y3000, кувыркается легко, но проблема в погоде, на момент съемки была низкая облачность и шел снег, фотографию вытягивал в фотошопе корректируя яркость, контрастность и цвета, тк даже беззеркалка не давала хорошей картинки.
Так что с хорошим видео надо ждать солнечной погоды, тогда и пробовать.
По полетам стоит сказать то, что штатный аккумулятор слабоват. Через 40-50 секунд полета пищалка начинает активно сигналить о просадке аккумулятора, и таким образом позволяет летать еще 3-4 минуты.
Аккумуляторы для Eachine Racer 130
На фотографии выше Eachine Racer 130 с аккумулятором 3S 1500 мАч 30С, Если не фристайлить — то нормально с ними летает, использую для тренировочных полетов у дома.
Для активных полетов я заказал 3S 600 мАч 30С, вместо штатного 450 мАч 30С, посмотрим как будет с ним. В интернете советуют брать 450-500 мАч 60-90С для гонок, я пока гонять не собираюсь, так что вполне пойдет. Фристайл и «погружения» на таких вполне адекватно (по обзорам буржуйфорумов) летаются.
Для спокойных полетов использовал 3S 1000 мАч 25C, с ними тоже вполне нормально летает, хотя аккумулятору уже более 4-х лет.
Технические характеристики Eachine Racer 130
Рама квадрокоптера Eachine Racer 130
- Материал: углеродное волокно
- База: 135мм
- Размер: 123мм х 108мм х 23мм
- Вес: 102 грамма
- Подсветка «хвоста» с изменяемым цветом
Полетный контроллер NAZE32
- Плата распределения питания
- Зуммер
Двигатели
- Размер: 1105
- KV: 4000
- Пропеллеры: 3 дюйма (спецпосадка и крепление 2-я болтами)
- Поддержка 2-3S аккумуляторов
Регуляторы
- Максимальный ток: 10А
- Поддержка BLHeli
FPV камера
- Сенсор: CMOS
- Изменяемый угол наклона
- Формат: PAL
- FOV: 130 градусов
- Разрешение: 640×480. 700TVL
Экшен камера Eachine Feelcam 110
- Габариты: 53x30x12мм
- Вес: 9.6 грамма
- FOV: 110 градусов
- Формат видео: 720p 30 кадров в секунду
Видеопередатчик
- Частота: 5.8 ГГЦ
- Каналы: 40 шт
- Мощность: 200 мВт
Где купить квадрокоптер Eachine Racer 150
Eachine Racer 130 Naze32
 |
Стоимость: 109.99 $
|
Вы так же можете найти этот товар на AliExpress
Если вам нужна версия с пультом и чехлом для переноски, то заказывайте здесь.
Дополнительные товары для Eachine Racer 130
Eachine Racer 130 Mini
Купить: BangGood
4 Pairs Tarot
Купить: BangGood
2 Pairs Gemfan 3025
Купить: BangGood
Eachine Racer 130 11.1V
Купить: BangGood
XF Power 11.1V 600mAh
Купить: BangGood
RunCam 2 RunCam2
Купить: BangGood
Y3000 Portable 720P 8.0MP
Купить: BangGood
Пропеллеры лучше брать «родные», но, они не всегда есть в продаже.
