Сделать самодельный квадрокоптер своими руками можно из чего угодно.
Мы уже приводили примеры подобных конструкций в статье Как сделать квадрокоптер, сегодня продолжим эту тему и посмотрим на изготовление квадрокоптера из старой пластиковой коробки.

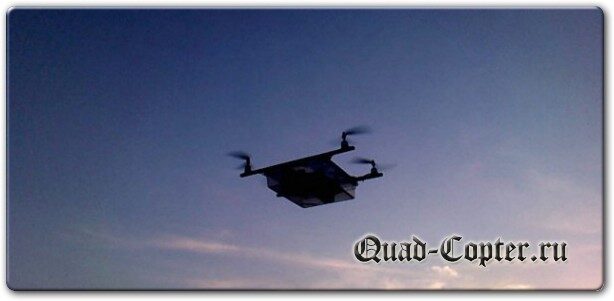

Самодельный радиоуправляемый квадрокоптер из коробки отправляется в полет.
Как видно из фотографии выше, несмотря на неказистый вид такой самосборный квадролет вполне нормально летает, так что перейдем к изготовлению.
Данный квадрокоптер интересен тем, что для него не требуются чертежи. Если вам нужен квадрокоптер с красивым внешним видом — то смотрите статью Чертежи квадрокоптера из фанеры.
В этой статье рассматривается только сборка квадрокоптера и ссылки на электронику. О том, как подключать смотрите статью Подключение электроники квадрокоптера.

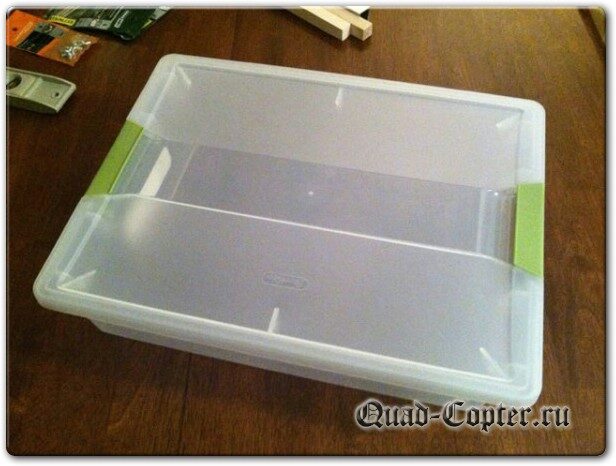

Первое, что необходимо, это коробка, она будет являться несущим корпусом нашего мультикоптера и в ней будет прятаться электроника.
В качестве лучей для моторов самодельного квадрокоптера используются квадратные деревянные рейки. Дешевле всего купить оконный штапик, только надо выбирать без сучков.

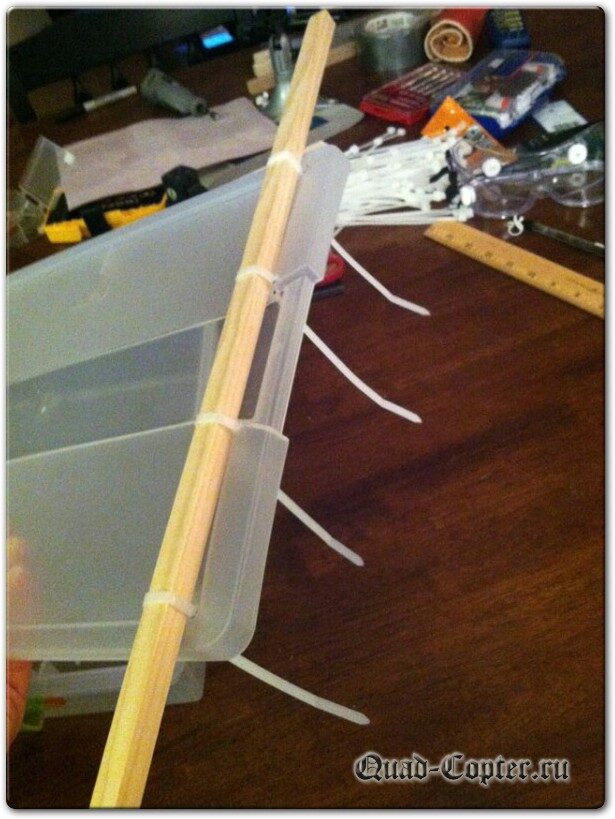

Деревянные рейки крепятся с помощью пластиковых стяжек. Можно использовать и шурупы, только осторожно — шурупы могут разломить рейку, поэтому необходимо заранее в месте вворачивания шурупа сверлить отверстие. С помощью стяжек сборка проходит быстрее.

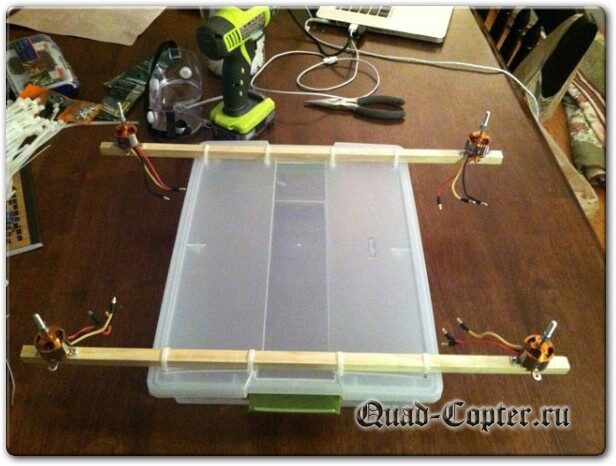

Моторы крепятся за мотораму с помощью шурупов. Смотрите выше про то, как вворачивать их в рейку.

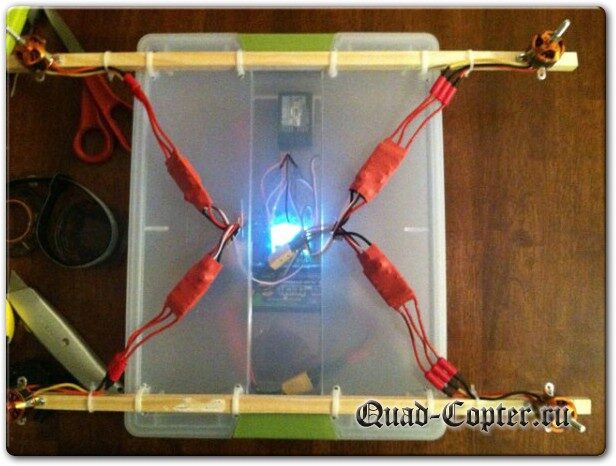

Электроника размещается внутри коробки.
Внимание! Полетный контроллер должен находится в центре по отношению к моторам.
Не забудьте правильно ориентировать контроллер при установке в коробку. Аккумулятор крепится максимально близко к центру, сразу у контроллера. Приемник максимально сдвигается вперед — для компенсации веса аккумулятора.
Желательно привести (по возможности) центр тяжести самодельного квадрокоптера к тому же центру, в котором установлен полетный контроллер.
Для фиксации используется 2-х сторонний скотч и по углам делается дополнительная фиксация с помощью термопистолета.

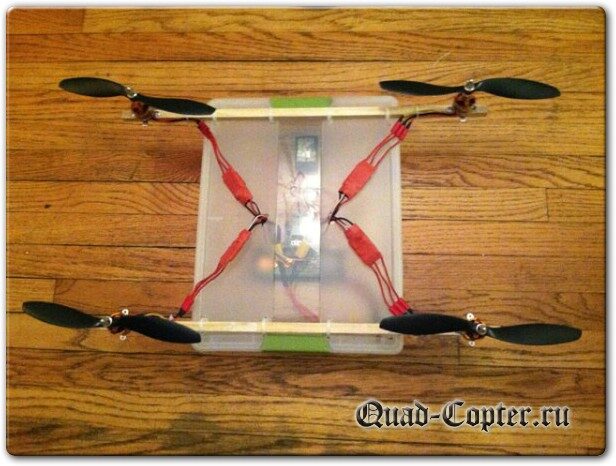

Все. Самодельный квадрокоптер из коробки готов к полету!
Посмотрите как летает такой самодельный квадрокоптер.
Как видите — не смотря на простое изготовление полет у самодельного квадрокоптера весьма стабильный.
Электроника для самодельного квадрокоптера
Теперь о том, какую электронику поставить на самодельный квадрокоптер.

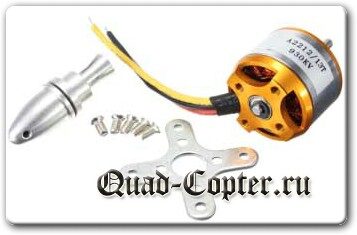

Моторы A2212 930KV, надо 4 штуки.

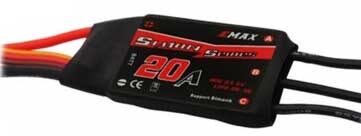

Регуляторы оборотов для моторов квадрокоптера, так же, 4 штуки. Берите на 20 Ампер.
Контроллер квадрокоптера — это мозг который управляет оборотами двигателей. Можно ставить любой, но тут стоит воткнуть недорогой KK Pilot с возможностью настройки в поле.

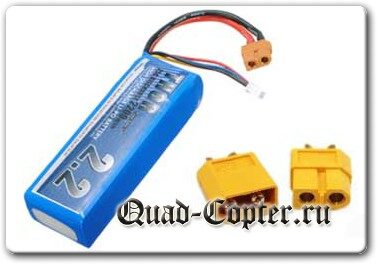

Остается только аккумулятор и разъем подключения акка к регуляторам.
Если акка нет в продаже, то берем аналог
- Аккумулятор такой.
- Разъем такой
Вот собственно и все! Остается только заказать электронику и получив собрать самодельный квадрокоптер из коробки своими руками! 🙂
Вопрос-ответ
Скажите, пожалуйста, какой вес он может поднять? Можно ли повысить его грузоподъемность и как это сделать наиболее оптимально?
Не могли бы Вы посоветовать более мощные моторы, подходящие для этого квадрокоптера, для увеличения его грузоподъемности? Стоит ли использовать карбоновые трубки в целях снижения его веса, или разница между ними и деревянными рейками незначительна? Какой пульт нужен ля этого квадрокоптера и как его подключить?
Смысла не имеет. Так как для более мощных моторов придется делать более крепкую конструкцию и к КоробкоКоптеру она уже отношения иметь не будет.
То же самое по карбоновым трубкам. Если и имеет смыл менять деревяшки — то на алюминиевые квадратные трубы с шириной стороны 1-1.2 см.
Какой пульт управления нужно брать и куда передатчик ставить с пульта на квадрик?
Любой от 6 каналов. Про пульы есть отдельная статья Пульты управления квадрокоптером
Какие пропеллеры подходят для этого квадрокоптера?
Под указанные моторы подойдут винты 8х4.7, 9х.4.7, 9х3.8
Есть ли замена этому аккумулятору (возможно с лучшими характеристиками, например, с меньшим весом)?
Фактически подойдет любой аккумулятор 1600-2500 мАч 3S с токоотдачей 25-30С. Если емкость меньше 2000 — нужно 30С, если больше можно 25С, но 30 лучше.
